圓盤干燥機概述：

  圓盤干燥機作為一種污泥間接加熱干化設備在幾十年前就已經應用于化學工業，食品工業以及飼料工業。現在已經發展為相當成熟的干化工藝，在國際市場上占有率也非常高。污泥焚燒的共同特點是以回收能源為目的。污泥的熱值低，一般需要添加輔助燃料，所以應該設計輔助燃料少的流程，而流化床工藝就是其中之一。

圓盤式干燥機主體由一個圓筒形的外殼和一組中心貫穿

的圓盤組成。圓盤組是中空的，熱介質從這里流過，把熱量通過圓盤間接傳輸給污泥。污泥在圓盤與外殼之間通過，接受圓盤傳遞的熱，蒸發水份，污泥水份蒸發形成的水蒸氣聚集在圓盤上方的穹頂里，被少量的通風帶出干化機。圓盤式干燥機的圓盤有兩個作用：一是它給污泥提供足夠大的換熱面積，二是它緩慢轉動，它上面的小推進器推動污泥向指定的方向流動并起到很好的攪拌作用。圓盤干化機利用每個圓盤的雙面傳熱，可以在小空間里提供很大的換熱面積，這使得圓盤干燥機體型緊湊。圓盤的轉動變頻可調，轉速約為5r/min，因此磨損很小。圓盤盤面與軸是垂直的，所以它本身的轉動不影響污泥的流向，圓盤式干燥機的圓盤邊緣有一些小槳葉，這些小槳葉有一定的傾角，既幫助污泥定向流動，雙起到攪拌的作用。外殼是不動的，它容納污泥和污泥蒸發產生的水蒸汽。外殼內壁有固定的刮刀。刮刀很長，伸到圓盤之間的空隙，防止有大塊污泥固結在盤片上。與圓盤上的槳葉類似，固定刮刀也起到攪拌的作用。

圓盤干燥機工作原理:

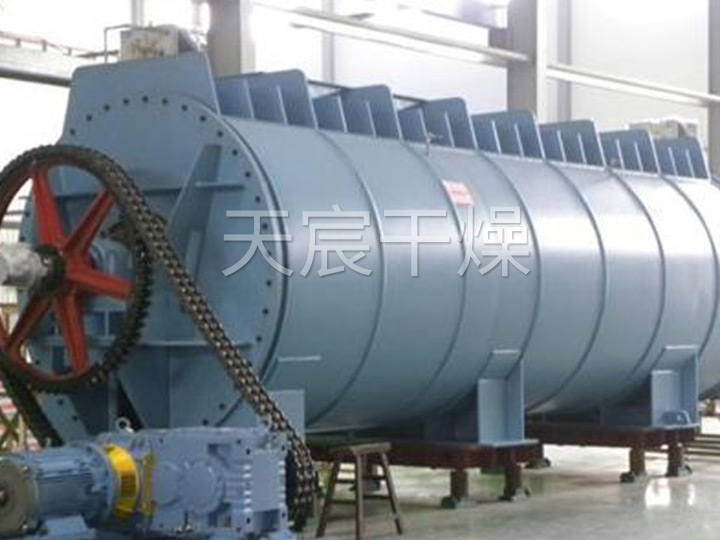

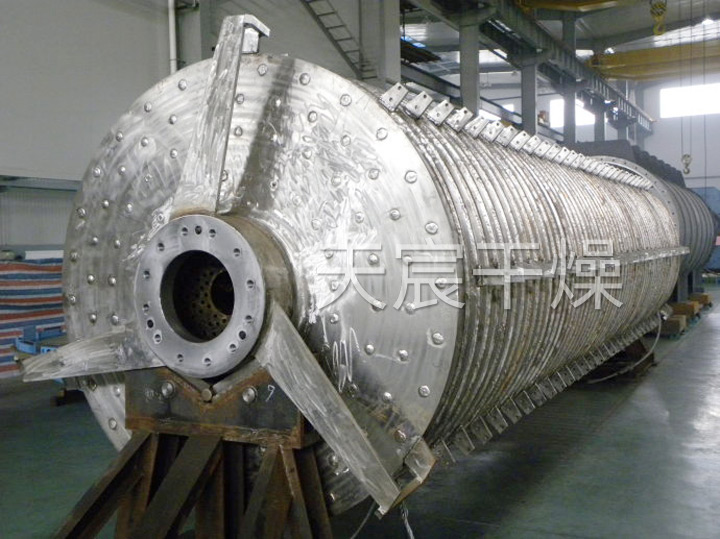

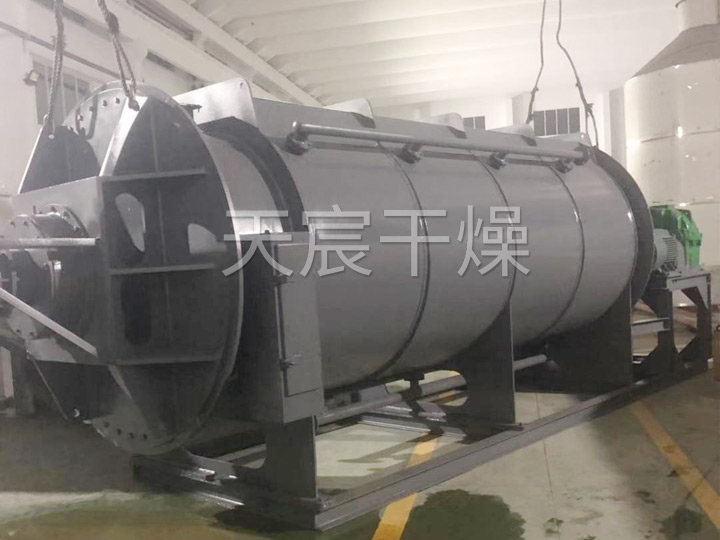

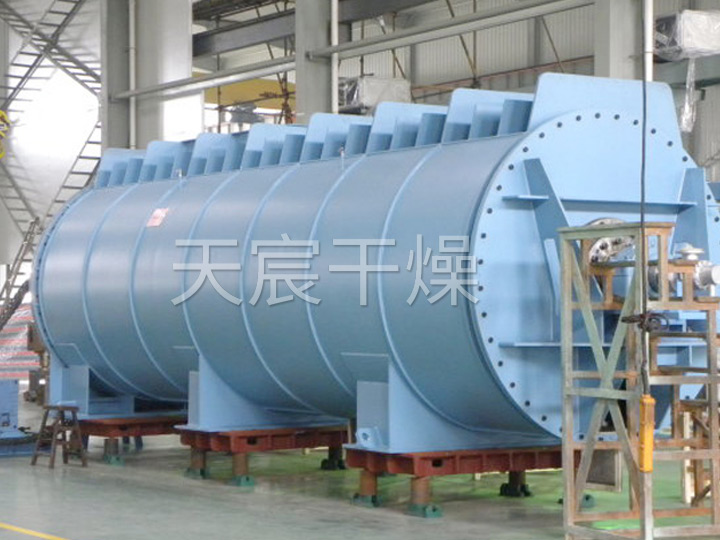

  圓盤干燥機要由筒體、圓盤主軸、傳動機構和蒸汽加熱系統組成。筒體是帶夾套的圓柱形，夾套內通入蒸汽，底部有排水口。筒體頂部有一個排氣口，用以排出已蒸發的水蒸汽;一個進料口，濕物料由此加入干燥機內。筒體底部有一個排料口，用于排出已干燥的物料。筒體兩端下部各有一個清掃排放口。筒體上方還裝有擋料板，使轉盤保持自潔。筒體內的主軸由一根空心主軸和空心圓盤組成。主軸通入蒸汽，并分配到圓盤內，冷凝水及不凝氣通過旋轉接頭從軸端排出。
  主軸的圓盤外緣裝有弧板，使物料能沿著干燥機筒體向出料口方向緩慢移動。物料的干燥是通過蒸汽將主軸、圓盤加熱，使物料充分接觸，再通過引風機排出。干燥機主軸是通過電機與減速機構來帶動旋轉。蒸汽加熱系統由旋轉接頭、金屬軟管、疏水器、截止閥、球閥、視孔、汽水分離器等組成，從而保證主軸圓盤始終充滿飽和蒸汽，并保證冷凝水順利排出。
圓盤干燥機主要特點:
  圓盤式干燥機比雙軸槳葉式污泥干燥機傳熱面積大，制作面積可達到400平方，所以圓盤干燥機比較適用于大型市政污泥干化處理。
1、傳熱圓盤表面光滑、不易結垢、不易磨損、傳熱性能好；
2、干燥機內葉片埋在物料中，傳熱面積被可充分利用；
3、旋轉圓盤上都設有刮板，可以清理圓盤表面的物料；
4、干燥工程封閉操作，適宜濕氣體有害、有異味的情況；
5、設備運行平穩，操作維護簡單，運營成本低;
6、可以連續操作，也可間歇操作，根據客戶需求設計；

7、傳熱介質可以是蒸汽、高溫導熱油。

圓盤干燥機適宜干燥的物料：

  該機使用于干燥后不易結塊、粘附的濾餅狀、顆粒狀物料的干燥。典型干燥物料有：魚粉、石墨、碳黑、聚乙烯粉末、飼料、酒糟、污泥、玉米坯芽等。

•
•
•
•
